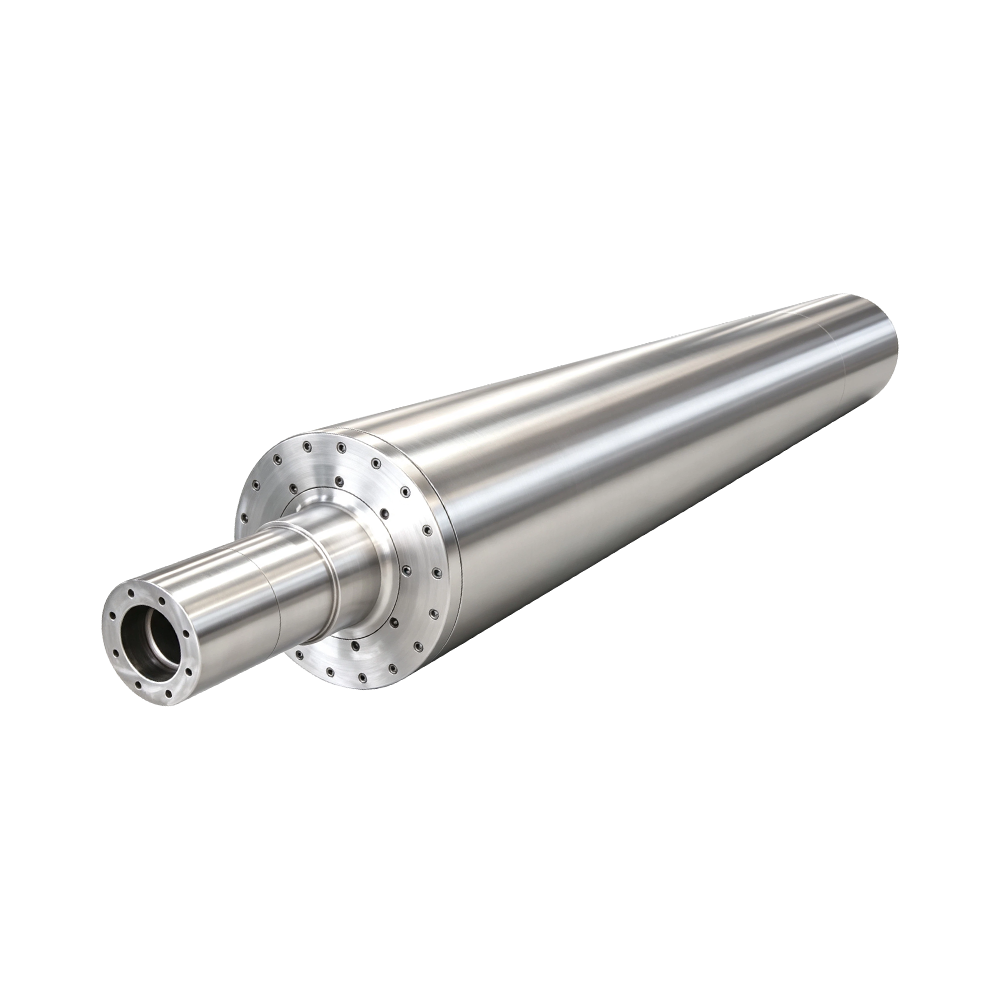

Rodillo de estampado de acero de aleación especial de alto rendimiento

·La formulación patentada de sustrato multialeación con dureza superficial HRC60-65 ofrece una vida útil un 120 % más larga que los rodillos de acero 40Cr convencionales. El exclusivo tocho forjado de aleación especial compuesto de vanadio, molibdeno y titanio 34CrNiMo6 + de Guangyu elimina el acero de carbono único y los materiales comunes de baja aleación. La distribución uniforme del carburo dentro del sustrato evita el colapso de la superficie y la difuminación del patrón en condiciones de alta temperatura y alta presión. El kilometraje de procesamiento efectivo alcanza los 10 millones de metros bajo estampado continuo de alta velocidad, lo que reduce significativamente el tiempo de inactividad para el reemplazo y repulido de rollos, adecuado para la producción en masa las 24 horas, los 7 días de la semana en fábricas extranjeras.

·El revestimiento compuesto anticorrosión autolubricante de nanografeno revestido con láser resiste la corrosión por ácidos, álcalis y aditivos de película. El proceso patentado de fortalecimiento de superficies deposita una capa de aleación de carburo de titanio dopada con nanografeno sobre el cuerpo del rodillo, lo que proporciona propiedades autolubricantes que evitan la adhesión del material y los residuos de pegamento al procesar películas de PE, PVC, EVA y PLA biodegradables. En entornos corrosivos que involucran plastificantes y desinfectantes utilizados en envases de alimentos y producción médica de materiales no tejidos, el recubrimiento ofrece 3 veces la resistencia a la corrosión del cromado duro convencional, sin picaduras ni defectos de patrón incluso después de un uso prolongado.

·El cuerpo de rodillo forjado integral con canales de flujo de control de temperatura en espiral de orificios profundos mantiene la diferencia de temperatura de todo el rodillo ≤ ±0,8℃, eliminando la desviación del color del patrón en la producción de gran ancho y alta velocidad. A diferencia de los rodillos de empalme soldados, la forja integral elimina la deformación por tensión de soldadura. Los canales de intercambio de calor en espiral de doble capa fresados con precisión internamente garantizan una circulación uniforme del fluido térmico en toda la cara del rodillo, con una fluctuación de temperatura de 0,8℃ para un ancho máximo de hasta 3600 mm. A una alta velocidad de 220 m/min en películas y líneas no tejidas, la profundidad del patrón permanece uniforme, lo que resuelve el problema común de extremos poco profundos y centro sobrepresionado, cumpliendo con los estrictos estándares de calidad de las películas y materiales de higiene de alta gama europeos.

·El grabado láser alemán de cinco ejes logra un espaciado de patrón mínimo de 0,2 mm, una precisión de reproducción de patrón del 99,7% y una tolerancia de ±0,003 mm. Equipado con escáneres láser 3D importados y nueve dispositivos de grabado láser de fibra alemanes, capaces de realizar grabados profundos de vetas de cuero, vetas de madera, patrones antideslizantes de diamante, texturas transpirables microporosas y patrones de relieve tridimensionales de alta gama. Los micropatrones ultrafinos se producen sin roturas de herramientas ni rebabas en los bordes, lo que ofrece una resolución de patrón un grado mayor que los rodillos de estampado fresados CNC convencionales, específicamente para cuero sintético de alta gama, películas interiores de automóviles y estampado de placas guía de luz óptica, lo que ofrece una mayor prima de producto.

·La estructura metalúrgica de aleación especial antideformación térmica mantiene el descentramiento del rodillo ≤0,004 mm en funcionamiento a largo plazo a 280℃. Los rodillos de acero aleado convencionales tienden a doblarse debido a una expansión térmica superior a 200℃. Esta aleación especial sufre un triple templado de baja temperatura con alivio de tensiones, estabilizando la estructura metalúrgica. En películas fundidas y líneas no tejidas laminadas en caliente a alta temperatura que funcionan a 260-280℃, el descentramiento radial y la coaxialidad permanecen dentro de 0,004 mm, lo que elimina la necesidad de enfriamiento o calibración a mitad del funcionamiento, mejorando en gran medida la eficiencia general de la línea.

·Rendimiento del material: Los rodillos de estampado convencionales suelen utilizar tubos de acero sin costura de 45# o acero de baja aleación de 40Cr, adecuados únicamente para envases generales de carga ligera, baja velocidad y baja temperatura. El rodillo de estampado de aleación especial de Guangyu utiliza palanquilla forjada multialeación de calidad militar con cuatro elementos de refuerzo (vanadio, molibdeno, titanio, níquel). Resistencia al desgaste: la dureza HRC60-65 resiste la fricción continua de los rellenos de carbonato de calcio de película, las fibras no tejidas y los agentes curtientes del cuero, manteniendo patrones claros; los clientes de embalaje extranjeros han medido una extensión de 11 meses en la vida útil de un solo rollo. Resistencia a la temperatura: el punto de reblandecimiento de la aleación a 320℃ cubre todas las temperaturas del proceso de estampado de plástico, no tejido y cuero sintético, sin ablandamiento ni deformación a altas temperaturas. Antiadhesión y resistencia a la corrosión: la capa de revestimiento de grafeno aísla aditivos plásticos, aceites de cuero y desinfectantes; la limpieza es sencilla, con limpieza con agua suficiente para eliminar residuos, no se necesitan agentes de limpieza agresivos y cumple totalmente con las regulaciones medioambientales REACH de la UE.

·Precisión y estabilidad: El equipo de inspección completo incluye CMM, probador de redondez e imágenes térmicas infrarrojas, con inspección de fábrica del 100%. Rectitud del cuerpo del rodillo ≤0,003 mm, coaxialidad del muñón final ≤0,004 mm; tolerancia de profundidad del patrón en todo el rodillo ±0,003 mm, lo que garantiza una textura uniforme y ninguna diferencia de color en todo el rodillo; canales de flujo con control de temperatura con una presión nominal de 1,6 MPa, compatibles tanto con agua como con aceite térmico, sin fugas ni sobrecalentamiento localizado; los muñones están forjados integralmente con el cuerpo del rodillo, lo que aumenta la capacidad de carga en un 60% Adecuado para unidades de estampado de gran diámetro, gran ancho y alta resistencia.

·Costo-efectividad: La vida útil prolongada reduce la adquisición de rollos de repuesto, lo que reduce los costos anuales de compra de rodillos hasta en un 40%; la superficie antiadherente y libre de corrosión reduce el pulido y el mantenimiento a mitad de ejecución, agregando de 3 a 5 horas de producción diaria por línea; la temperatura uniforme reduce las tasas de defectos, disminuyendo los rechazos de película y estampado no tejido en un 85%; la tenacidad del sustrato de aleación permite una reparación localizada mediante la restauración del recubrimiento sin reemplazo completo con un coste de reparación de sólo el 30% del de los rodillos de acero ordinarios.

·Personalización especial de forja de aleaciones: Lingotes de acero multialeación 34CrNiMo6 forjados bajo una prensa hidráulica de 10.000 toneladas para eliminar los riesgos de capas de soldadura; piezas forjadas envejecidas naturalmente durante 30 días a temperatura ambiente para liberar la tensión interna.

·Mecanizado en bruto y tratamiento térmico de triple alivio de tensiones: temple y revenido + revenido a baja temperatura + alivio de tensiones de vibración, estabilizando la estructura metalúrgica para evitar la deformación térmica durante la operación posterior a alta temperatura.

· Fresado de pozos profundos CNC de cinco ejes de canales de flujo con control de temperatura: fresado de precisión de canales de intercambio de calor en espiral de doble capa con paredes internas pulidas en espejo para un flujo de fluido térmico sin obstáculos y un intercambio de calor uniforme.

·Cuerpo de rodillo integrado y rectificado de precisión del muñón: Molinillos cilíndricos CNC importados con rectificado progresivo de tres etapas que garantizan redondez y rectitud de alta precisión.

·Cubrimiento láser patentado de capa anticorrosión/desgaste de aleación de grafeno: Línea de revestimiento láser totalmente automatizada con espesor de revestimiento ajustable de 0,08-0,15 mm, unión metalúrgica con el sustrato —sin riesgo de delaminación o pelado (patente de invención patentada).

·Grabado de patrones de precisión con láser de fibra alemán: Escaneo 3D de patrones de clientes para modelado, grabado láser de cinco ejes con profundidad controlable, relieve de cobertura, micropatrones y diseños geométricos.

·Pulido de espejos ultrafinos / acabado mate: Acabado superficial mate Ra0.01 de alto brillo o Ra0.8 opcional según los requisitos del cliente.

·Inspección exhaustiva de la fábrica: Inspección individual de redondez, descentramiento, diferencial de temperatura, dureza y profundidad del patrón; se proporcionan informes de pruebas dimensionales y de materiales SGS.

·Embalaje sellado al vacío a prueba de óxido: Aceite preventivo de oxidación de calidad de exportación más embalaje a prueba de humedad al vacío, sin óxido garantizado durante 6 meses de envío marítimo.

·Industria del embalaje de películas plásticas: Adecuado para el estampado de alta velocidad de películas biodegradables de CPP, CPE, LLDPE, PLA y películas compuestas de papel de aluminio, produciendo texturas antideslizantes, acabados mate y películas microperforadas transpirables. Preferido por plantas envasadoras de alimentos europeas y del sudeste asiático, con resistencia a la corrosión de plastificantes y producción estable a 200 m/min.

·Campo médico e higiénico de laminación en caliente de no tejidos: Se utiliza para telas no tejidas compuestas spunbond, spunlace y SMS para estampar micropatrones transpirables y patrones de canales tridimensionales para mascarillas desechables, sábanas médicas y sábanas superiores para pañales de bebé. Con laminado en caliente de 260℃, sin adhesión de fibra, con patrones transpirables uniformes, exportado a empresas líderes en no tejidos en Vietnam e Indonesia.

·Industria del interiorismo automotriz y del cuero sintético: Cuero sintético PVC/PU y revestimientos de paneles de instrumentos automotrices TPO con vetas de cuero genuino, vetas de guijarros y texturas antideslizantes cepilladas. La alta resistencia al desgaste garantiza que no haya blanqueamiento ni reducción del patrón durante series de producción prolongadas, en cooperación con fabricantes de interiores de automóviles en Turquía y México.

·Materiales de construcción y decoración: Paneles de pared de PVC, láminas decorativas de ABS y pisos de madera compuesta con vetas de madera, texturas de mármol y patrones de diamantes antideslizantes. Los cuerpos de rodillos de gran diámetro y alta resistencia resisten el estampado de tableros a alta temperatura y alta presión sin deformarse.

·Películas ópticas y electrónicas: microestampado de placas guía de luz, películas de liberación y películas separadoras de baterías de litio que requieren precisión a nivel micrométrico y un estricto control de temperatura, cumpliendo con los altos estándares de los clientes de materiales optoelectrónicos y de nuevas energías japoneses y coreanos.

·Papel y embalaje flexible: estampado tridimensional de tarjetas de regalo premium, papel kraft y papel para servilletas, resistente a la abrasión del relleno de pulpa de papel con fuertes patrones tridimensionales, proveedor a largo plazo de marcas de embalaje de papel europeas y americanas.

Parámetros básicos exclusivos:
El cuerpo del rodillo adopta acero aleado de alta calidad, incluidos 42CrMo y 9Cr2Mo estándar, con piezas forjadas integrales 34CrNiMo6 disponibles para diversas condiciones de trabajo. La superficie del rodillo se refuerza mediante un revestimiento compuesto de nanografeno revestido con láser de desarrollo propio, logrando una dureza de trabajo estable de HRC 60–65 y una excelente resistencia al desgaste, lo que permite un kilometraje de procesamiento continuo de hasta decenas de millones de metros. Al adoptar una estructura de canal de flujo perforado perimetralmente con precisión, el rodillo garantiza una distribución uniforme del calor con una diferencia de temperatura total del rodillo de ±0,8℃. Cuenta con una temperatura máxima de funcionamiento seguro continuo de 260℃ y una temperatura máxima a corto plazo de 280℃. El espaciado mínimo de procesamiento de patrones es de 0,2 mm con una tolerancia de profundidad de patrón unificada controlada en ±0,003 mm. El espesor del recubrimiento estándar varía de 0,08 mm a 0,15 mm, lo que proporciona un rendimiento anticorrosión y antidesgaste excepcional. El descentramiento radial operativo a largo plazo se controla de forma estable dentro de ≤0,004 mm en condiciones de trabajo continuas de alta temperatura.

Especificaciones estándar de la industria:
El diámetro exterior del rodillo varía de Φ80 mm a Φ1200 mm con un ancho de trabajo de estampado efectivo de 300 mm a 3600 mm. Admite medios de intercambio de calor duales que incluyen aceite térmico circulante y agua de enfriamiento, con una presión máxima segura del canal de flujo de 1,6 MPa. La rugosidad superficial multigrado estándar incluye Ra0.1 de alto brillo, Ra0.4 de uso general y Ra0.8 mate. La velocidad de línea de producción aplicable es 20–220m/min. Todos los productos cumplen con el sistema de gestión de calidad ISO9001, el sistema de gestión ambiental ISO14001, las pruebas de materiales SGS y la certificación de seguridad CE, lo que garantiza un rendimiento estable y calificado en la fábrica.
